3A-ACF/E/Y系列刷式自清洗過濾器

      3A-ACF/E系列為一種適用于惡劣環境的全自動自清洗型過濾器，對于不同的使用工況要求可配備25微米-3500微米的濾網，可根據物料的特性來選用不同材質的濾網?？趶娇勺?”-36”，根據流量大小選擇相應口徑。過濾器的自清洗功能由連接進出口的壓差開關達到設定的壓差值來啟動，通常情況下壓差開關的預設值是1.5  bar (21psi)。

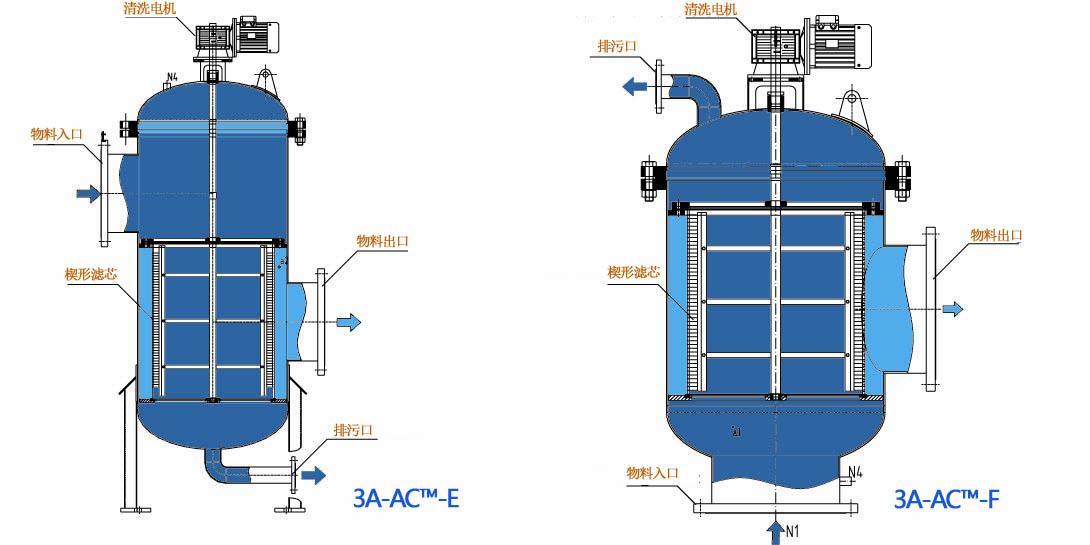

過濾器型號

　　 3A-AC?-F 系列為頂排污形式     適用于過濾懸浮物顆粒

　　 3A-AC?-E 系列為低排污形式     適用于過濾重力型顆粒

過濾器工作原理

　　當過濾器進出口的壓差達到預設值時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于過濾器上端蓋上的排污閥;馬達帶動本體濾網內的兩把不銹鋼刷轉動，被濾網所捕捉的雜質因此被鋼刷或者刮刀刷下并從排污閥排出。整個清洗過程耗時約15-60秒，清洗時系統不斷流，過濾器的整個運行過程由隨機配備的一個控制箱來控制。

過濾器性能特點

　　● 不間斷供水：清洗時水量極少，是過濾器出水量的 1%，沖洗時間為15～60秒，整個系統不間斷供水。

　　●  過濾精度高：過濾精度超高可達到25微米，有各種精度的濾網供您選擇。

　　●  過濾面積大：標準濾網有效過濾面積是入口面積的7～40倍。

　　● 清 洗 可 靠：有多種控制方式，手動、壓差、時間、PLC程序邏輯控制等選擇。

　　● 安裝經濟簡單：結構形式多樣，適合于現場各種情況安裝，而不影響運行效果。

　　● 使用壽命長：正常情況壽命10年以上，濾網為不銹鋼，根據需要，可以很方便地更換不同規格的濾網。

綜合參數

　　操  作 流  量 ：   50-2500m3/h;                  超出此范圍可定制

　　超低工作壓力：   2bar                                低于2bar可用電動閥門

　　超高工作壓力：   10bar (150psi)                  高壓可定制

　　過  濾  面  積 ：  3000cm2 -20000 cm2       可根據用戶要求定制

　　進/出口直徑  ：   DN50~DN900                 設計法蘭標準有國標、美標、德標、日標

　　超高工作溫度：   80°C                                高于此溫度請?zhí)貏e說明

清洗參數

　　排 污 閥： DN25; DN50; DN80;

　　清洗時間： 15-60S

　　每次清洗耗水量： ≤1%
